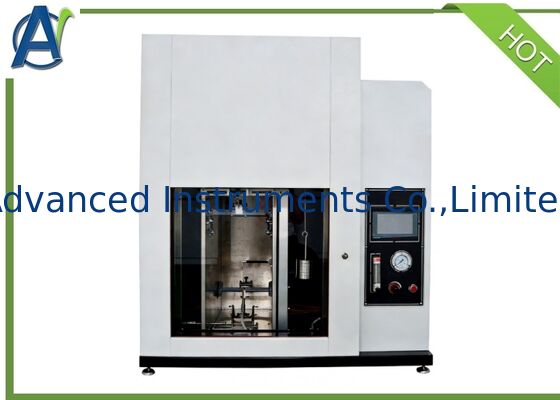

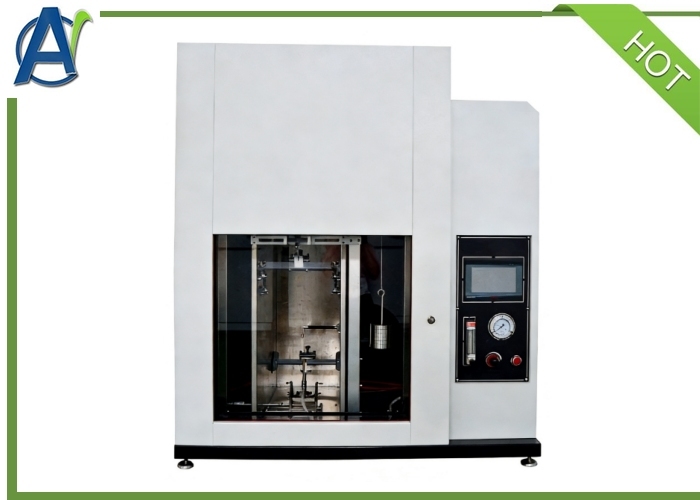

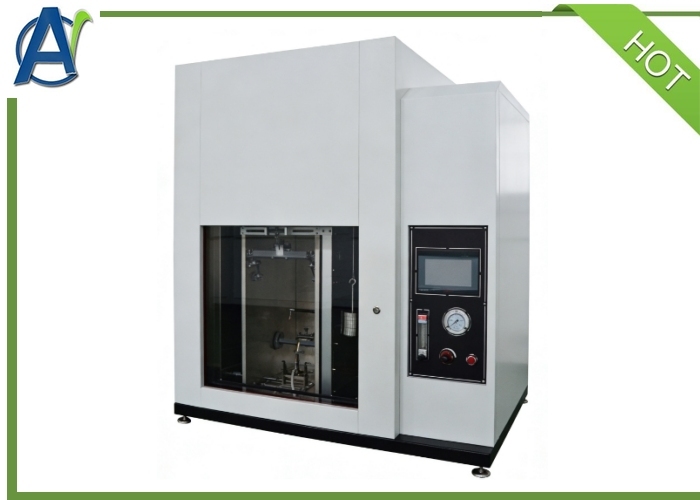

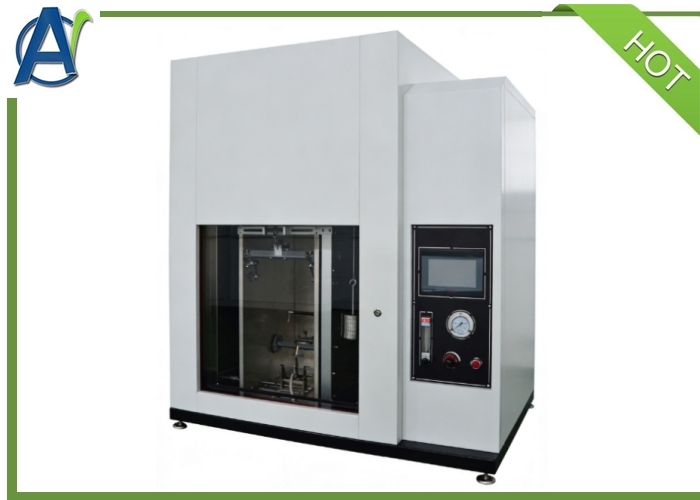

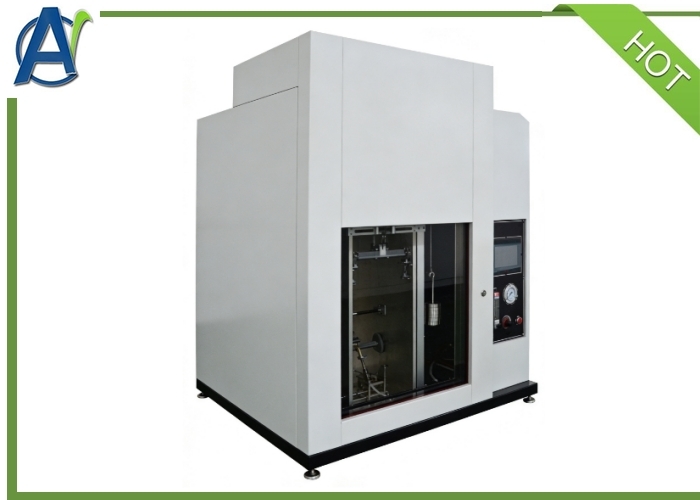

IEC 60332-1 ISO 19642.2 Αυτοματοποιημένη συσκευή δοκιμής φλόγας με μονοσύρμα για μηχανή δοκιμής καλωδίων

Ο δοκιμαστής φλόγας κλίσης με ένα μόνο καλώδιο και καλώδιο είναι γενικά εφαρμοστέος σε οδικά οχήματα 60V και 600V με ένα μόνο πυρήνα καλώδιο πρότυπο αντι-αποβράδυνσης κλίσης,οριζόντια πρότυπα χρόνου ανθεκτικότητας στη φλόγα και διεθνή πρότυπα καλωδίων αυτοκινήτων για καλώδια χαμηλής τάσης για αυτοκίνητα μεθόδους δοκιμής οριζόντιας φλόγας χωρίς θωράκισηΧρησιμοποιείται για την αξιολόγηση της απόδοσης καλωδίων υπό συνθήκες πυρκαγιάς.

Μέθοδος δοκιμής: Εγκαταστήστε τα δύο άκρα του δείγματος και τοποθετήστε το σε ένα μέταλλο με τρεις επιφάνειες μεταλλικών πλακών.και συνδέεται με το δείγμαΤο δείγμα πρέπει να είναι στραμμένο 45° προς το οριζόντιο επίπεδο.

• ISO 19642.2-2023·
• Δοκιμαστική μονάδα

1.Μέθοδος ελέγχου: χειρισμός με οθόνη αφής, ρύθμιση του χρόνου καύσης δοκιμής στην οθόνη. και χειρισμός του χρόνου καύσης και εμφάνιση της τιμής θερμοκρασίας όταν η θερμοκρασία φλόγας βαθμολογείται.

2.Μεταλλικό κάλυμμα μεγέθους: 300mm(W) x600mm(D) x1175mm(H) ανοίξτε την μπροστινή πλευρά. υλικό είναι SUS304 ανοξείδωτο χάλυβα;

3.Ο όγκος του θαλάμου καύσης: ≥1m3

4Φωτιά καύσης: Φωτιά εισαγόμενη από τις Ηνωμένες Πολιτείες, εσωτερική διάμετρος θύρας καύσης 9 mm.

5Μέγεθος φλόγας: ύψος εξωτερικής φλόγας 100 mm, ύψος εσωτερικής φλόγας 50 mm.

6- Τοποθέτηση καυστήρα: πνευματικό.

7.Αφόρτιση δείγματος: 100N συνολικά.

8Όταν ο χρόνος καύσης φτάσει στον προεπιλεγμένο χρόνο, η συσκευή θα σταματήσει αυτόματα.

9.αναφλεγμός: αυτόματη ανάφλεξη υψηλής πίεσης

10.Μετρητής ροής του ροτήρα: 0,16L~1,6L/min

11.Ένας εξατομικευμένος ανεμιστήρας εξαγωγής είναι τοποθετημένος στην κορυφή

12.Σε συσκευή ανίχνευσης φλόγας: ένα θερμοσύνδεσμο τύπου 0,5K. Ένα ηλεκτρολυτικό μπλοκ χαλκού εξωτερικής διαμέτρου 9 mm και ποιότητας 10g+0,05g.Μια συσκευή απεικόνισης θερμοκρασίας και χρόνου.

• Συνολικές διαστάσεις: 1240mm*800mm*1470mm
• Ηλεκτρική παροχή: AC 220V, 50/60Hz, 2A
• Πηγή αέρα: προπάνιο ή φυσικός αέρας (παρέχεται από τον πελάτη)
