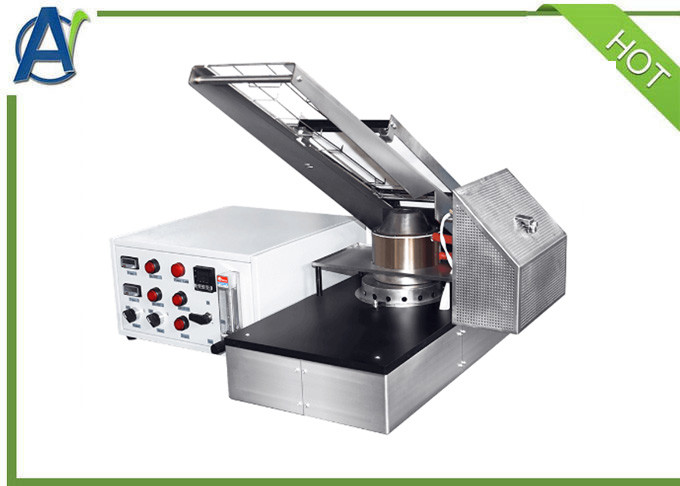

Οδηγία 92-503 Εξοπλισμός δοκιμής ηλεκτρικού καυστήρα με εισαγόμενο ηλεκτρικό καυστήρα

Εισαγωγή
Ο εξοπλισμός δοκιμής ηλεκτρικών καυστήρων έχει σχεδιαστεί σύμφωνα με την NF P 92-503 και έχει σχεδιαστεί για τη μέτρηση του επιπέδου επιβράδυνσης της φωτιάς και της αντίδρασης στην φωτιά ευέλικτων υλικών όπως παραπετάσματα, κουρτίνες,Πυρήνες και υφάσματα από ίνεςΗ μέτρηση της καύσης των υλικών μπορεί να συμβάλει ουσιαστικά στην πρόληψη της πυρκαγιάς και στη μείωση του κινδύνου πυρκαγιάς στα κτίρια.

Βασικά χαρακτηριστικά
1.Γαλλική αρχική ηλεκτρική καυτήρια, που παρέχει κανονική θερμική ακτινοβολία 500w.
2.Ο ηλεκτρικός καυστήρας αποτελείται από κεραμικό εσωτερικό πυρήνα και αντίσταση θέρμανσης με κεραμικό εσωτερικό πυρήνα ύψους 130 mm και διάμετρο άνω ανοίγματος 31 mm.
3.Ένας ελεγκτής ισχύος ελέγχει την ισχύ ακτινοβολίας, με ρυθμιζόμενη ισχύ ηλεκτρικού θερμαντήρα και αριθμητική απεικόνιση ισχύος.
4.Η βάση υποστήριξης και ο θόλος δείγματος είναι κατασκευασμένοι από ανοξείδωτο χάλυβα, με τον θόλο δείγματος να είναι στραμμένος προς τον ηλεκτρικό καυστήρα και τα δύο χέρια σε γωνία 30° προς την οριζόντια.
5.Ο τυποποιημένος καυστήρας είναι κατασκευασμένος από ανοξείδωτο χάλυβα με κεφαλή ακροβωτίου πλάτους 30 mm με άνοιγμα 3 mm, παρέχοντας σταθερή πηγή φλόγας ανάφλεξης σε σχήμα δίσκου.
6.Οι καυστήρες μπορούν να περιστραφούν ελεύθερα στην κατάλληλη θέση.
7.Βαλβίδα βελόνας υψηλής ακρίβειας και μέτρο πλεύσης για τον έλεγχο της ροής αερίου προπάνου.
8.Παρέχει μια συσκευή χρονομέτρησης για την καταγραφή του χρόνου δοκιμής για την εφαρμογή της πιλοτικής φλόγας.
9.Κρατητής δείγματος από ανοξείδωτο χάλυβα, μήκους 600 mm και πλάτους 160 mm.
10.Τυποποιημένη μη καύσιμη πλάκα, μεγέθους 300mm*180mm.
11.Τυποποιημένο θερμομετρικό δίσκο χαλκού για τη βαθμονόμηση του ηλεκτρικού καυστήρα.
12.Ο θερματομετρητής με χαλκό με διάμετρο 30 mm και πάχος 5 mm είναι κατασκευασμένος από χαλκό χωρίς οξυγόνο και ο χαλκός με δίσκο είναι τοποθετημένος σε πυρόστακτη πλάκα,η επιφάνεια του χαλκού είναι επικαλυμμένη με μαύρη μπογιά με ρυθμό απορρόφησης 0.96Το πίσω μέρος του δίσκου έχει συγκολληθεί με θερμοσύνδεσμο τύπου K διαμέτρου 0,5 mm για τη μέτρηση της θερμοκρασίας.
13.Ο εξοπλισμός δοκιμής ηλεκτρικού καυστήρα παρέχει στήριξη για το θερμομετρικό δίσκο χαλκού που τοποθετείται στον ηλεκτρικό καυστήρα κατά τη διάρκεια της βαθμονόμησης,το θερμομετρικό δίσκο χαλκού είναι ομοαξικό με τον ηλεκτρικό καυστήρα και 30 mm μακριά από το στέλεχος υποστήριξης.

Πίνακας 1 Ευέλικτα υλικά με πάχος ≤ 5 mm.

Πίνακας 2 Σκληρά υλικά ή υλικά σε άκαμπτα υποστρώματα ή ευέλικτα υλικά πάχους 5 mm.

Πίνακας 3 Γεωργία
