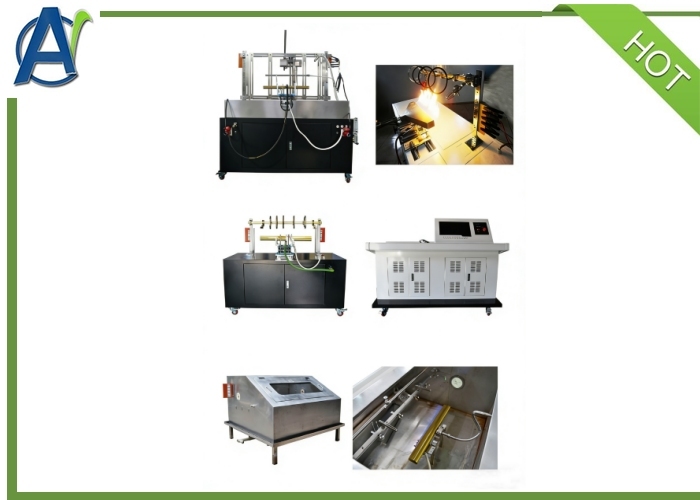

BS 6387 IEC 60331 Δοκιμαστής αντοχής καλωδίου στη φωτιά με θερμοκρασία φλόγας 950±40°C και αυτόματη λειτουργία για δοκιμή μηχανικών κρούσεων και ψεκασμού νερού

Η δομή και οι επιδόσεις της μηχανής δοκιμής καύσης περιλαμβάνουν δοκιμή χαρακτηριστικών πυρκαγιάς,Δοκιμή αντοχής στο νερό και στη φωτιά και δοκιμή αντοχής σε μηχανικές δονήσεις και φωτιάΑυτό το όργανο υιοθετεί λογισμικό υπολογιστή για τον έλεγχο και την παρακολούθηση της διαδικασίας δοκιμής του ρεύματος, της τάσης, της ροής αερίου, τα αποτελέσματα δοκιμής της καμπύλης μπορούν να εκδοθούν για εκτύπωση.Είναι κατάλληλο για καλώδια με μινιματική μόνωση με ονομαστική ισχύ που δεν υπερβαίνει το 0.6 ~ 1Kv, και μπορεί να διατηρήσει το κύκλωμα άθικτο για μεγάλο χρονικό διάστημα υπό συνθήκες φλόγας. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Σχετικά πρότυπα

• BS 6387-2013
• IEC 60331-(1,2,11,21,2325):2018
• BS 8491-2008
• EN 50200-2006

1. BS Δοκιμή αντοχής στη φωτιά

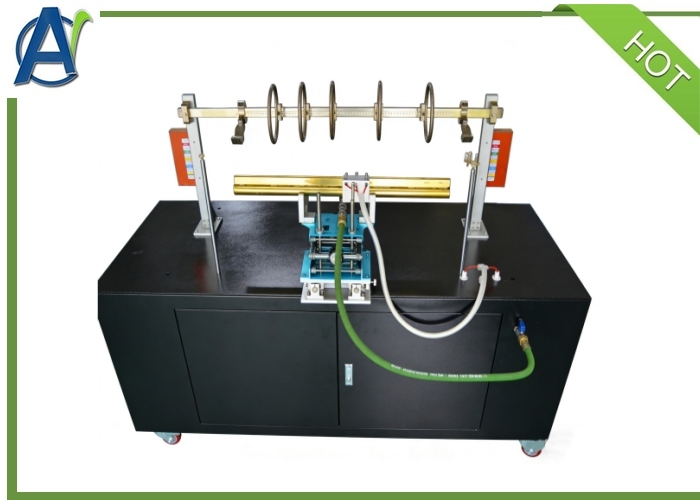

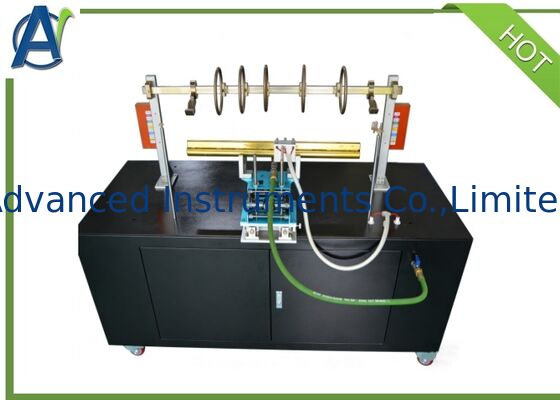

1.1 Σύστημα στήριξης καλωδίων
Το καλώδιο στερεώνεται οριζόντια στο ένα άκρο του καλωδιακού περιβλήματος μέσω σφραγίδας.που συνδέονται με τα άλλα μεταλλικά μέρη της συσκευήςΓια μη θωρακισμένα καλώδια με διάμετρο μικρότερο των 10 mm ή για άλλα καλώδια που έχουν μετακινηθεί σημαντικά κατά τη διάρκεια της δοκιμής, απαιτούνται τρεις πρόσθετοι μεταλλικοί δακτυλικοί,κάθε ένα στερεωμένο σε απόσταση περίπου 150 mm από τον αρχικό δακτύλιο.
1.2 Συσκευή συνεχούς ανίχνευσης
Κατά τη διάρκεια της δοκιμής, το ρεύμα επιτρέπεται να περάσει από όλους τους πυρήνες του καλωδίου.Μετασχηματιστής τριών φάσεων που συνδέεται με άστρο με επαρκή χωρητικότητα για τη διατήρηση του μέγιστου επιτρεπόμενου ρεύματος διαρροής 2A στην τάση δοκιμήςΤο καλώδιο έχει ένα κύριο καλώδιο στο άλλο άκρο του καλωδίου, το οποίο συνδέεται με φορτίο και το οποίο φορτώνει ένα ρεύμα κοντά στα 0,25A με τη ονομαστική τάση του καλωδίου.

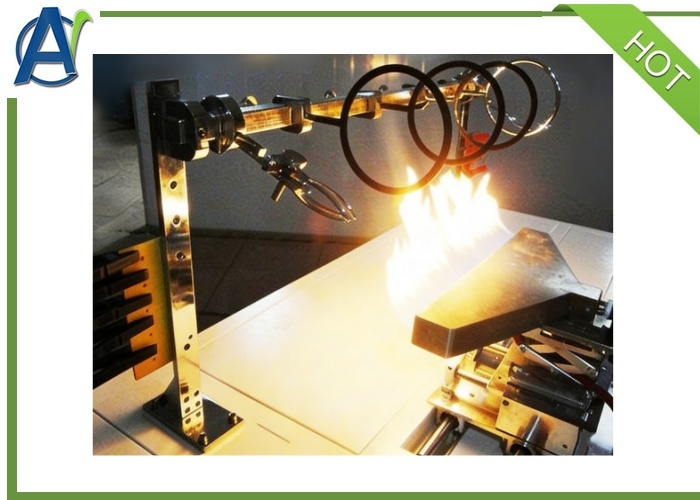

1.3 ΒΣ τυποποιημένη πηγή θερμότητας: σύμφωνα με την AGF-1857B, μήκος ακροφύλλου610mm καυστήρα
1.4 GB τυποποιημένη πηγή θερμότητας: σύμφωνα με την AGF-1857B, μήκος ακροφύλλου 500 mm καυστήρων
1.5 Μέτρηση θερμοκρασίας: θωρακισμένο θερμόμετρο διαμέτρου 1,5 mm τοποθετημένο κοντά στην είσοδο αέρα, 75 mm πάνω από τον καυστήρα, παράλληλα με τον καυστήρα.1.6 Θερμοκρασία φλόγας δοκιμής: 950 + 40 °C
1.7 δείγμα: Το δείγμα είναι ένα τμήμα του τελικού προϊόντος, μήκους τουλάχιστον 1200 mm, με 100 mm κάλυψης και κάλυψης αφαιρεμένα από κάθε άκρο.Τα καλώδια στα δύο άκρα του καλωδίου συνδέονται σύμφωνα με την ηλεκτρική σύνδεση..
1.8 Δοκιμαστική τάση: 100~1000V ρυθμιζόμενη
1.8 ρεύμα δοκιμής: 100~260mA ρυθμιζόμενο

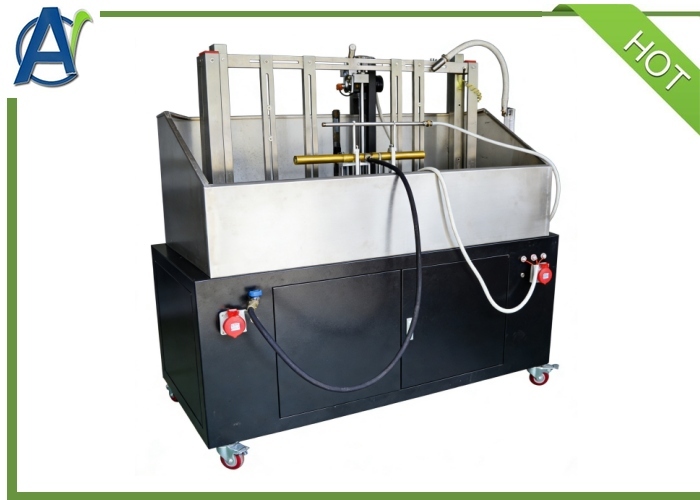

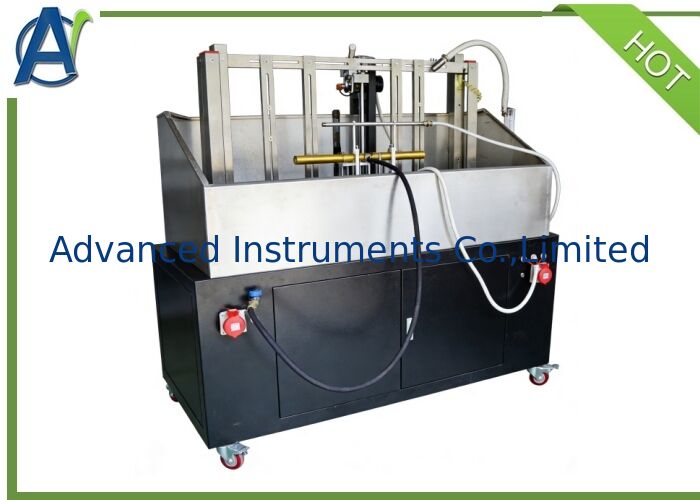

2Δοκιμή αντοχής σε μηχανικές δονήσεις και αντοχή σε πυρκαγιά
